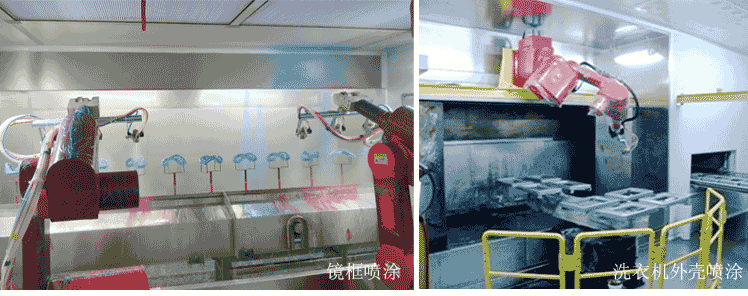

全自動噴漆系統由噴涂房、自動噴涂系統、調漆室、電氣控制室、自動清洗系統五部分組成。噴涂參數在觸摸式顯示屏進行設置，根據工件的大小及厚度調整噴涂高度、寬度和角度，采用PLC系統控制噴涂量和噴涂速度。噴涂房主要由室體、送風系統、排風系統、廢氣處理系統、照明系統、可燃?xì)怏w檢測報警裝置、視頻監控裝置、靜電釋放裝置、電氣控制系統等組成。

自動噴涂房采用上送風下抽風方式，室內氣流呈微負壓狀況，防止廢氣外溢。噴涂室頂部向室內供給經過除塵過濾的新鮮空氣，從送風機送來的新鮮空氣經過初中效過濾后進入噴涂室頂部的混合室，在混合室經均流、高效過濾后進入噴涂室。抽風采用防爆離心風機從下部將含漆霧空氣抽出，過噴的漆霧隨氣流先經過濾棉過濾后，再經過光催化設備處理，最后通過活性炭吸附達標排放。

自動噴涂室體由骨架、壁板、頂層均流過濾裝置、大門和安全門、照明裝置和觀察窗、地板(或格柵)等組成。室體應整體美觀、耐用，室體強度、剛度、穩定性、保溫性、密封性、抗沖擊性、抗震性達到國家或行業標準要求。在室體寬度方向設有自動門，零件進出時門自動打開，噴涂時門自動關閉嚴密，以保證零件在噴涂室是在一個密封的環境中。大門尺寸應滿足尺寸φ1200mm零件進出。大門應與噴涂系統聯鎖，在自動噴涂時大門不能手動打開，大門打開時自動噴涂動作不能啟動。

在室體長度方向的一側布置安全門，向外旋轉90°開啟。在室內安全門上方設置防爆應急燈，當停電或漆房內出現故障等緊急情況下，通過應急燈的照明，使操作人員迅速通過安全門撤離。室體上設置泄爆孔(背向通道和操作區)，當室內壓力超標時，泄爆孔可自動打開泄壓，保證室體結構的安全。
