機臺動作：

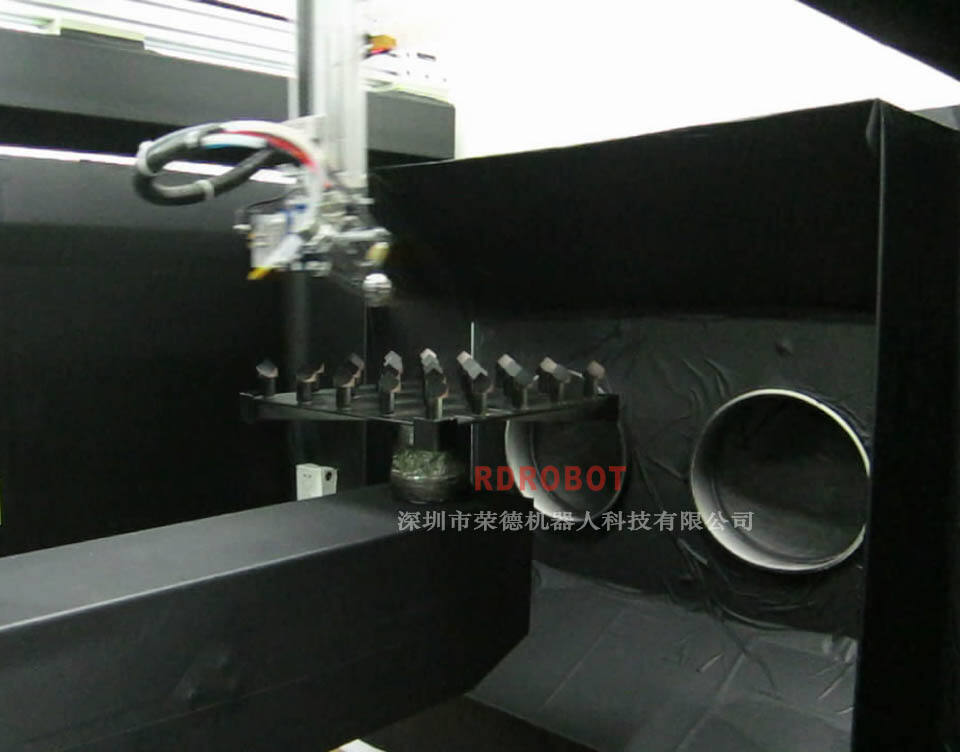

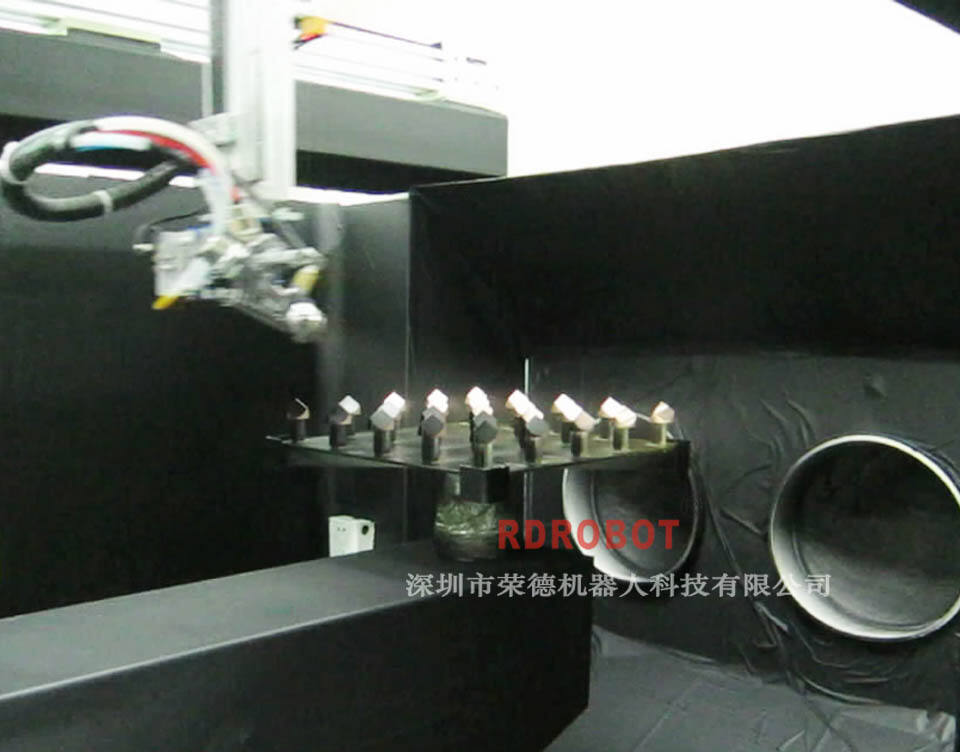

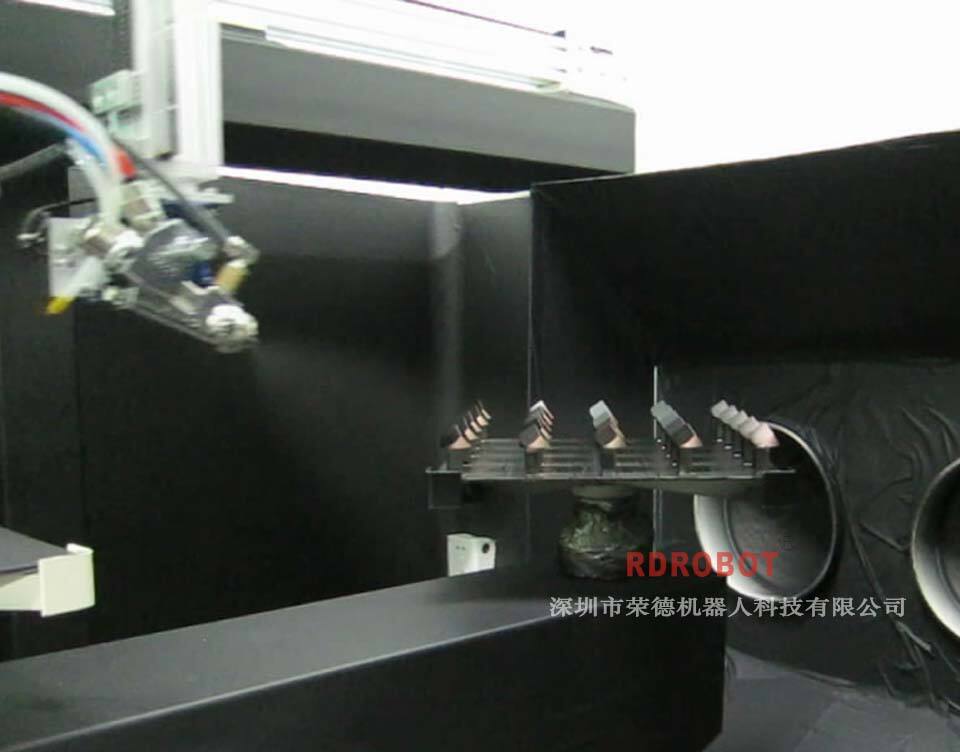

A盤上料→旋轉進入噴涂區→噴槍開油→配合X1、Y2、Z3、W4、R5軸運動，先噴A面→轉90度→噴B面→轉90度→噴C面→轉90度→噴D面→A盤轉出→B盤轉入→循環

榮德自動噴漆設備優點：

自動噴漆涂層均勻速度穩定，光澤度好。

內置節油程序，比同類設備節省油漆。

自動噴漆產品合格率大為提高，噴涂效果全部為噴漆師傅級別的水平。

自動噴漆提高產量，可24小時不間斷作業。

自動噴涂節省資源，減少占地面積。

自動噴漆減少油漆對人體的危害，有效應對招工人員的困擾。

自動噴漆提升公司形象，客戶放心，可接大量訂單。

用伺服電機數字化的控制使噴涂過程更穩定更精密，并且采用觸摸屏使操作更為簡便。

項目		兩盤五軸自動噴漆臺	四盤五軸自動噴漆臺
外觀尺寸（可定制）		L2000*W2000*H2070mm	L2600*W2000*H2070mm
網盤數量（可定制）		2個	4個
網盤尺寸（可定制）		600*600mm	600*600mm
電源輸入		AC3φ380V50HZ	AC3φ380V50HZ
整機功率		3KW	3.5KW
消耗空氣		350L/min,6KG/cm2	700L/min,6KG/cm2
X1軸左右運動	行程	600mm	600mm
	速度	0-1.5m/s	0-1.5m/s
Y2軸前后運動	行程	600mm	600mm
	速度	0-1.5m/s	0-1.5m/s
Z3軸上下運動	行程	300mm	300mm
	速度	0-0.3m/s	0-0.3m/s
W4軸垂直擺槍	行程	0-180°	0-180°
	速度	0-60°/s	0-60°/s
T5軸水平擺槍	行程	0-150°	0-150°
	速度	0-60°/s	0-60°/s
R6軸網盤自轉	運動方式	90°分度定位或360°連續旋轉	90°分度定位或360°連續旋轉
編程方式		示教或數字輸入	示教或數字輸入
編程單元		可編程控制器，觸摸屏	可編程控制器，觸摸屏
存儲容量		60-200組	60-200組
備注		特殊規劃可以非標訂做

•

  杯子兩盤五軸自動噴漆臺

•

  陶瓷灶具機器人噴漆設備

•

  紐扣在線自動噴漆生產線

•

  陶瓷杯全自動噴涂生產線

•

  剃須刀外殼機器人自動噴涂面漆

榮德技術優勢

國際領先水平的現代涂裝技術，復雜形狀全方位噴涂

噴漆合格率90%以上，省漆30%，100%均勻，成本節省40%

科技部立項的噴涂機器人技術，技術上遙遙領先同行

性能穩定，壽命長,易損件少，適用范圍廣，性比價高。

榮德生產優勢

廠房面積5500平米，120人的高效團隊，其中工程技術人員25人資深技術工人60人

22年非標定制噴涂設備經驗，為35家五百強企業提供了專業的產品及服務

已通過ISO9001體系認證，實施標準化、科學化、規范化的生產管理流程

榮德服務優勢

700平方米的噴涂實驗室，免費為客戶提供售前產品試噴服務

技術支持半小時內電話回復，需去現場時24小時到達現場

一年免費保修，終生跟蹤維護，定期檢查保養，幫客戶節省費用
